Как выбрать контроллер для управления инженерными системами?
Разбор ключевых характеристик, интерфейсов и особенностей
Современные инженерные системы — это сложные комплексы, эффективность и надёжность которых напрямую зависят от качества управления. Контроллер — основа стабильной и эффективной работы. Именно он обеспечивает взаимодействие всех ключевых компонентов: охладителей, нагревателей, вентиляторов, насосов, компрессоров и других элементов системы.
Выбор контроллера — это важный этап проектирования, от которого зависит не только надёжность объекта, но и его энергоэффективность, удобство сопровождения и гибкость в модернизации. В этой статье мы рассмотрим, какие параметры учитывать при выборе контроллера и как разобраться в возможностях моделей на примере линейки FreeBMS mini.
1. От ПЛК к контроллерам с предустановленными приложениями
Классические ПЛК долгое время считались универсальным решением для автоматизации, однако на практике они создают целый ряд проблем: высокая зависимость от разработчиков, сложность масштабирования, отсутствие единого подхода и рост затрат на сопровождение. Каждый проект реализуется с нуля — с настройкой логики, интерфейсов и программированием.
FreeTech предлагает альтернативу — специализированные контроллеры FreeBMS mini с предустановленным программным обеспечением, адаптированным под типовые задачи: вентиляцию, холодильные машины, насосные станции и другое оборудование. Такой подход обеспечивает быструю настройку, стандартизацию и снижает риски при эксплуатации.
2. Свободная интеграция: мы работаем с любым оборудованием
В отличие от контроллеров Carel, Danfoss, Siemens, Johnson Controls, Honeywell и Schneider Electric, которые ориентированы на работу в рамках закрытой экосистемы с фирменными компонентами и ограниченной поддержкой стороннего оборудования, решения FreeBMS mini изначально спроектированы как открытая и гибкая платформа.
Контроллеры легко интегрируются с оборудованием любых производителей, поддерживают стандартные протоколы (Modbus RTU и TCP) и не требуют фирменный аксессуаров или лицензий. Это даёт свободу выбора проектировщикам и интеграторам, снижает издержки и упрощает модернизацию систем.
3. Максимальная стандартизация: универсальность, понятность, экономия времени
В линейке FreeBMS mini стандартизация охватывает не только физические параметры, но и подход к программной архитектуре, визуальному оформлению и логике взаимодействия. Это единая структура меню, интерфейсы экранов и алгоритмы, применимые ко всем моделям контроллеров:
- Общая логика для всех моделей. Независимо от задачи, вентиляция, холод, контроллеры работают в рамках одной структуры меню. Это избавляет от переобучения и упрощает внедрение.
- Универсальные алгоритмы управления. Типовые сценарии автоматизации уже реализованы и протестированы — их достаточно адаптировать, а не писать с нуля.
- Интуитивный интерфейс экранов. Современное оформление, чёткая структура экранов, отсутствие лишних уровней меню — всё это ускоряет настройку и повышает удобство работы.
- Единая система аварийных сообщений. Все контроллеры используют одинаковые коды ошибок и форматы уведомлений, с подробным описанием в инструкции — это упрощает диагностику и сервис.

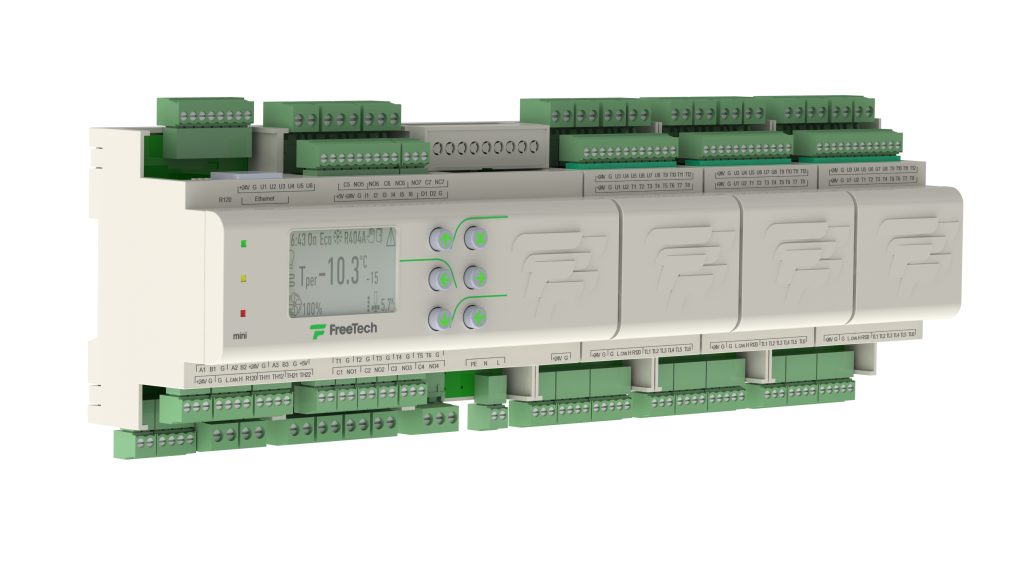

4. Модульный принцип: контроллер, который подстраивается под проект
Контроллеры FreeBMS mini строятся по модульному принципу. В зависимости от задачи применяются корпуса на 9 или 6 DIN-модулей, а также 3-модульные блоки расширения. В одном комплекте может поставляться, например, 9-модульный главный блок и несколько 3-модульных расширений.
Все компоненты промаркированы, укомплектованы соединительными проводами и автоматически определяются при подключении. Их можно монтировать как в одну линию, так и на разные DIN-рейки, что упрощает компоновку шкафов. Такой подход обеспечивает компактность, гибкость и масштабируемость без лишних усилий.
5. Три независимых Modbus-порта: больше возможностей для интеграции
FreeBMS mini оснащены тремя независимыми Modbus RTU-портами — это редкость для контроллеров HVAC-класса, где обычно используется один-два порта. Такое решение обеспечивает параллельную работу с разными типами устройств:
- Первый порт — для подключения HMI: панелей оператора, дисплеев и локальных интерфейсов;
- Второй — для связи с датчиками, частотными преобразователями и исполнительными устройствами;
- Третий — для интеграции в SCADA или системы диспетчеризации.
Дополнительно доступны Ethernet (Modbus TCP) и CAN-шина — для расширений. Такая архитектура обеспечивает надёжную, гибкую и масштабируемую систему управления.
6. Продумано до мелочей: меньше проводов, больше пользы
Контроллеры FreeBMS mini проектировались с учётом реальных условий монтажа. Все элементы — от кнопок до клеммников — размещены максимально удобно В конструкции применяются однорядные съёмные клеммы, в том числе 5-мм, что значительно упрощает подключение и обслуживание.
Каждая модель уже содержит:
- Два тиристорных входа на 220 В для подключения импульсных сигналов напрямую;
- Семь встроенных реле, включая два на 16 А— для управления мощной нагрузкой без промежуточных устройств.
Контроллеры работают от 24 В DC, но часть моделей доступна и с питанием 220 В AC. Это позволяет обойтись без отдельных блоков питания, реле и промежуточных клемм — шкаф получается компактным, простым и чистым.
7. Контроллер под каждую задачу: чёткая специализация по сериям
FreeBMS mini делятся на серии по функциональному назначению:
до 6 поршневых или спиральных компрессоров стандартного (докритического) цикла, до 5 винтовых компрессоров, до двух контуров кипения.
управление импульсными и шаговыми ЭРВ, до 3 контуров управления ЭРВ на один воздухоохладитель, электрооттайка и оттайка горячим газом.
до 8 поршневых или спиральных компрессоров, до 2 винтовых, до 2 холодильных контуров.
доступно одно из трех приложений — управление предконденсатором, подача горячего гликоля на оттайку воздухоохладителей, обогрев полов холодильных камер.
управление канальными вентиляторами и нагревателями:
компактное решение для 3–8 вентиляторов или нагревателей, с быстрой настройкой через параметры.
управление приточными и приточно-вытяжными установками (AHU):
поддержка как простых, так и сложных конфигураций, включая подключение частотных преобразователей и «умных» датчиков (CO₂, скорость/давление воздуха) по Modbus RTU.
Специализация по сериям облегчает выбор и позволяет не переплачивать за ненужную функциональность.
8. Подключение HMI-дисплеев: визуальный контроль в любом формате
Контроллеры FreeBMS mini поддерживают подключение фирменных HMI-дисплеев FreeTech. Это позволяет организовать удобное и информативное взаимодействие с системой: от простой индикации до полноценного управления.
В линейке доступны четыре вида HMI-дисплеев, отличающихся форм-фактором, размерами и способом установки:
▪ 4-дюймовая панель на дверцу шкафа
Разрешение: 480×272 пикселя
Габариты: 139.8 × 97.8 × 22.2 мм
Монтаж: врезной, в дверцу шкафа управления
▪ 4-дюймовая настенная панель
Разрешение: 480×480 пикселей
Габариты: 88.0 × 88.0 × 44.8 мм
Монтаж: на плоскую поверхность, вне шкафа
▪ 7-дюймовая панель управления
Разрешение: 800×480 пикселей
Габариты: 194.8 × 135.0 × 21.0 мм
Монтаж: врезной, в шкаф управления
▪ Компактный HMI дисплей FreeTech
Назначение: для базового отображения параметров, температуры, состояния аварий, аналогично
Интерфейс: Modbus RTU
Совместимость: все контроллеры FreeBMS mini
Монтаж: врезной или на панель
Наличие разных моделей HMI-дисплеев позволяет интеграторам и проектировщикам выбрать оптимальное решение под задачи объекта — будь то небольшая холодильная установка, вентиляционная система или централизованное управление на большом объекте.
9. Как читать спецификацию: логика, а не шифр
Названия моделей FreeBMS mini составлены по чёткой логике:
- Буквы — назначение: CR, CL, VN, CH, HR.
- Числа — номер модели, отражающий функциональность.
- Суффиксы:
- –24 / –220 — питание (DC/AC),
- E — наличие Ethernet (например, CRE-715-24).
Также важно учитывать габариты: от 106×110×70 до 322×110×70 мм. Это влияет на размещение контроллера в щите и выбор компоновки DIN-реек.
10. Практические советы по подбору
- Начинайте с задачи: какие устройства нужно подключить и сколько контуров требуется?
- Если есть вероятность расширения — берите модель с запасом по входам/выходам и интерфейсам.
- Для монтажа без корпуса в щите используйте OEM-версии (например, VN-200m).
- Убедитесь в совместимости имеющихся датчиков и приводов по протоколу.
Выбор контроллера — это не просто выбор устройства, а важный элемент системного проектирования. FreeBMS mini — это инструмент для профессионалов, которым нужна гибкость, надёжность и контроль над ситуацией.
Линейка охватывает все типы задач, поддерживает современные протоколы, совместима с любыми производителями оборудования и экономит время на внедрение. А если возникнут вопросы — команда FreeTech всегда на связи.
